2.2 最終方案
在原排砂管（DN150鋼管）的豎向上開口，焊接(DN80)的鋼管，每根管上加裝控制閥門，再經由砂泵（設兩臺泵，一用一備）提升至砂水分離器（一臺），洗砂出水回流至提升泵站，砂渣外運，并保留原有貯砂池做應急用，鋼管作保溫（管線較長），由于砂水分離器中液位低于沉砂池中的正常液位，因而在寒冷季節時，可以稍開閥門使水自流防凍，而砂泵和砂水分離器都不需要再做特殊保溫處理。
具體實施方案如下：
從技術理論上論證，該方案中的排砂及洗砂方式同比氏沉砂池的除砂方式相同，可以達到機械除砂為主、人工除砂為輔的目的；從結構上來講，該方案中布局緊湊，可有效利用周圍有限空地，對原構筑物基本沒有損壞；從經濟上分析，該方案同以上幾種方案比較是最節省的；從實施的角度出發，該方案實施最為簡潔；從使用的角度來看，該方案具有管理方便，運行靈活的優勢，因而經綜合比較分析，該方案是要優于前幾種方案的。

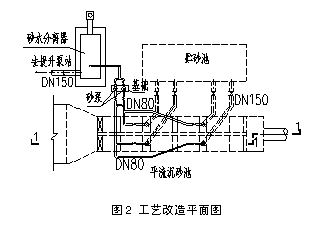

工藝改造方案示意圖如圖1和圖2，圖中虛線部分為原有管線和構筑物，實線部分為改造部分。
該方案中主要設備及管材：一臺SF320型砂水分離器（處理量12～20L/s），兩臺XL40砂泵（流量：11L/s；揚程5m），DN80刀閘閥9個，DN80鋼管39.5米，DN150鋼管4.5米，管道做防腐與保溫。
改造完成后，即啟動系統，沉砂池每個系列每周排砂一次，運轉已近一年時間。從整體運轉情況來看，改造后系統運行效果比較理想。在設備運轉期間沒有大的機械和設備故障，冬季砂泵和砂水分離器也沒有凍過，而且采用機械除砂取代人工除砂，工人的勞動強度有了很大程度的減輕，工作環境也有了很大改善，再者不用在每次清除貯砂池后還要往池內充填過濾石料，從而減少了直接運營成本。
4 結論
目前，很多水處理廠的沉砂池是平流沉砂池，特別是以前建成的水廠，其在運行過程中都可能存在以上的問題。對于傳統的平流沉砂池除砂系統，如果勞動強度大或除砂困難、除砂環境惡劣，有必要對其進行適當改造，對于改善工人工作環境和降低勞動強度、提高水廠的效率都是有益的。
參考文獻
[1] 邵林廣, 劉夙.平流式沉砂池的設計計算[J]. 武漢科技大學學報(自然科學版), 第23卷第1期, 2000年3月: 54-56.
[2] 邵林廣，王華.平流式沉砂池設計參數的研究[J]，給水排水, Vol. 25 No. 9 1999: 21-23.
[3] 胡維杰.上海市石洞口城市污水處理廠設計[J] 中國給水排水, 2003 Vol.19: 68-71.
[4] 邵林廣，張賜承,錢望新.城市污水廠一級處理技術的比較研究[J]. 環境與開發, 1998, (4): 1-3.
[5] 唐建國. 曝氣沉砂池的設計計算[J].給水排水, 1997, 23(10):15-17.
[6] 貝拉G·利普泰克主編, 《環境工程師手冊》翻譯組譯.環境工程師手冊[M ].北京:中國建筑工業出版社, 1985.
[7] 戴愛臨, 關于城市污水處理中初沉池作用的探討[J].給水排水, 1994,(4):31-33.
Weeding out Sand Reconstruct of Horizontal Flow Type Grit
Chamber in Sewage Farm
CHEN Fan-zhen1 WANG Wen1,2 CHEN Lu1,2 SUN Wei1 MA Qian-li1
(1. Tianjin Environment Academy of Sciences Water Tech. Limit Co., Tianjin 300191； 2. Tianjin
academy of Environment Science ., Tianjin 300191)
Abstract: The feasible reconstruct scheme is bought forward for the former weeding out sand system by change the craftwork flow of grid chamber, in order to solve problem of the grid chamber of the sewage farm in a zone of Tianjin. And then the effect of grid chamber system is improved greatly, so the morass of bad environment and workload for manual work to weep out sand had been sett
LED.
Key words: Horizontal Flow Type Grit Chamber; weeding out sand reconstruct; water - sand segregator
